盘扣式扣件连接盘抗剪试验介绍
今天铂鉴试验机厂家和大家分享的内容是盘扣式扣件连接盘单侧抗剪强度试验、盘扣式扣件连接盘双侧抗剪强度试验、盘扣式扣件内侧环焊缝抗剪强度试验的要求及示意图。
1、盘扣式扣件连接盘单侧抗剪强度试验：
如图7所示,对Z型产品连接盘部位单侧加载第1次试验荷载P加载由0kN加至9kN后卸载;第2次加载由0kN加至30kN,持荷2min,试件各部件不应破坏。对B型产品连接盘部位单侧加载,第1次试验荷载P加载由0kN加至6kN;第2次加载由0kN加20kN,持荷2min,试件各部件不应破坏。
2、盘扣式扣件连接盘双侧抗剪强度试验

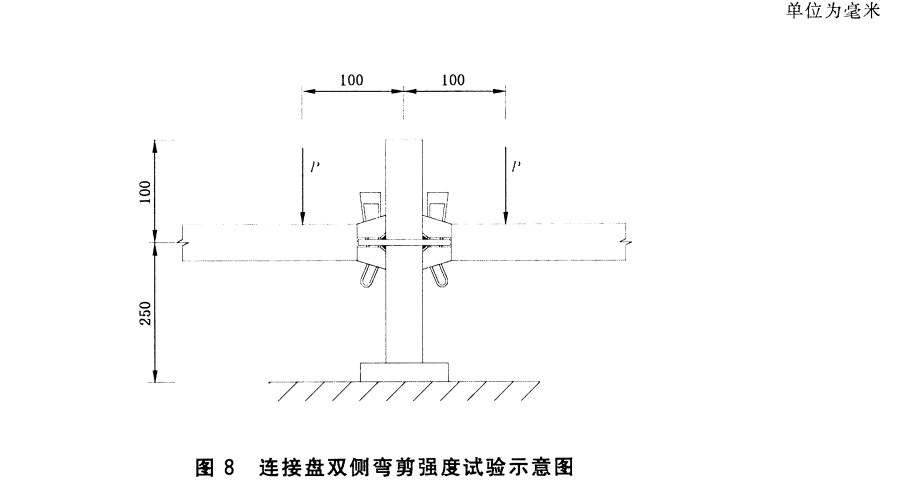

如图8所示,对Z型产品连接盘部位双侧加载,第1次加载由0kN加至6kN后卸载;第2次加载由0kN加至21kN,持荷2min,试件各部件不应破坏。对B型产品连接盘部位双侧加载,第1次加载由0kN加至4kN后卸载;第2次加载由0kN加至14kN,持荷2min,试件各部件不应破坏。
3、盘扣式扣件连接盘内侧环焊缝抗剪强度试验
如图11所示,对Z型产品试验荷载P由0kN加至36kN后卸载,再由0kN加至120kN,持荷
2min,试件各部件不应破坏;B型产品试验荷载P由0kN加至24kN后卸载,再由0kN加至80kN,持荷2min,试件各部件不应破坏。
