详细介绍

日机自动化深圳有限公司

欢迎咨询：曾生

・全长缩短的省空间型气缸，适合紧凑化设计的装置。

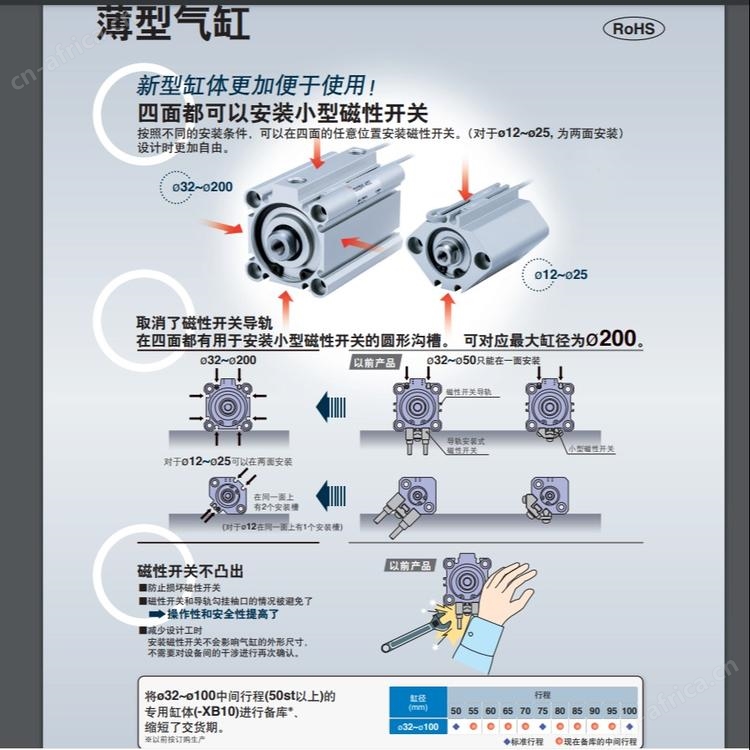

・4面均可安装小型磁性开关（ø12～ø25为2面）。
・磁性开关不会探出。
・重量轻：减小5～13％（与原CQ2相比）。

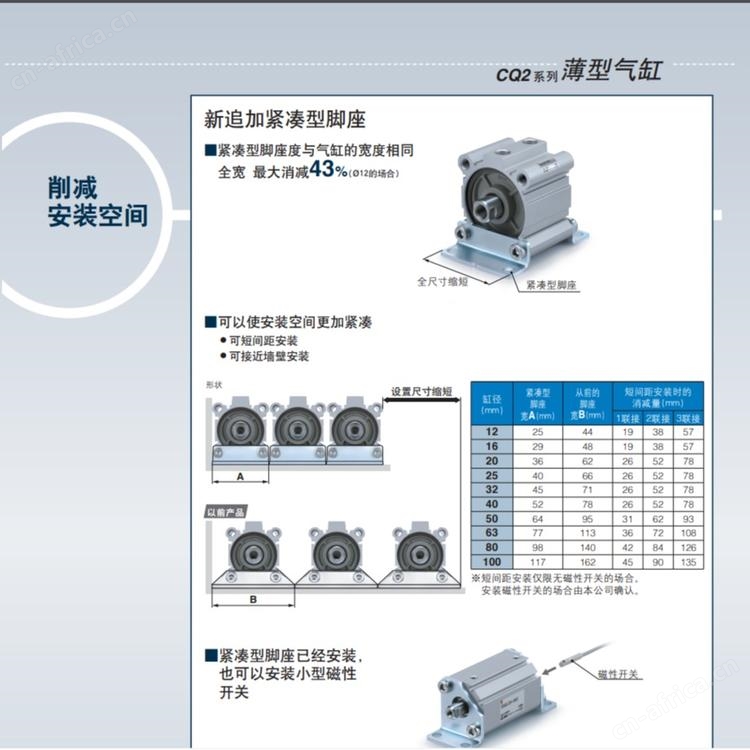

・追加了双耳环用安装件、紧凑型脚座安装件。
・追加了带杆前端安装件且附带安装螺钉的型号（不必再另行配备）。
・带磁性开关（CDQ2系列：CDQ2、CDQ2W、
CDQ2K、CDQ2KW、CDQP2、CDQ2□S、CDBQ2）

型号	系列	动作方式	缸筒内径（mm）
标准型	CQ2-Z	单杆双作用	12，16，20，25，32，40，50，63，80，100
标准型	CQ2W-Z	双杆双作用	12，16，20，25，32，40，50，63，80，100
标准型	CQ2-Z	单作用（伸・缩）	12，16，20，25，32，40，50
大口径	CQ2-Z	单杆双作用	125，140，160，180，200
大口径	CQ2W-Z	双杆双作用	125，140，160，180，200
长行程	CQ2-Z	单杆双作用	32，40，50，63，80，100
杆不回转型	CQ2K-Z	单杆双作用	12，16，20，25，32，40，50，63
杆不回转型	CQ2KW-Z	双杆双作用	12，16，20，25，32，40，50，63
轴向配管型（集中配管型）	CQP2	单杆双作用	12，16，20，25，32，40，50，63，80，100
轴向配管型（集中配管型）	CQP2	单作用（伸・缩）	12，16，20，25，32，40，50
耐横向负载型	CQ2□S-Z	单杆双作用	32，40，50，63，80，100
端锁型	CBQ2	单杆双作用	20，25，32，40，50，63，80，100
