ZTR气动连接器气动软管和管道ZTR Rossmanek气动和液压联轴器

ZTR 112.92.06.06 6mm 插头连接

ZTR气动连接器 - Rv100 系列

Rv100 系列包括各种设计的气动连接器。这里使用各种材料，如黄铜（镀镍）、塑料和不锈钢。ZTR 连接器适用于气动应用的所有领域，可用于从真空到 150 bar 的压力范围。

所有连接器产品均可在几天内交付，并可通过电话或在我们的网上商店订购。

气动特殊解决方案的连接器

除此之外，该系列ZTR提供连接器由金属制成，由塑料制成的连接器和连接器的模块化系统的持有系统软管，这提供了非常的优势。例如，使用这种连接器，保持和释放机构彼此分离，并且保持系统和软管出口之间有一个更长的杠杆。

ZTR 的新型连接器

带有 O 形环腔的Easy 连接器系列中有全新的、的数字。大公称通径的气动连接器由塑料和不锈钢（夹持系统）制成，获得食品认证，可连接外径达 28mm 的管道。

塑料连接器 - Rv102 系列

102 系列的连接器由塑料和金属制成，并具有获得的夹持系统。

所有塑料连接器均可在几天内交付，并可通过电话或在我们的网上商店订购。

塑料连接器的优点

保持和释放机制彼此分开

坚固的夹头从实心转过来（没有齿形锁紧垫圈！）

夹持系统和软管出口之间更长的杠杆（软管弯矩）

与其他密封件一起使用时，这些螺钉连接也可以在高达 200 °C 以上的温度下使用（不会熔化或脆化，就像塑料连接器一样）

可以处理高软管公差

塑料连接器的技术数据

材质主体、螺纹：塑料（POM）、镀镍金属

密封 NBR 耐油（其他材料，例如 Viton、硅胶等，可应要求提供）

工作压力 16 bar（也适用于真空）

工作温度 -10 ° 至 + 80 °C（其他应要求提供）

软管公差：± 0.1mm

系列名称

101：连接器由镀镍金属制成

102：塑料接头

103：不锈钢接头

106：模块化空气夹系统

109：塑料连接器，大公称直径

111/112：功能螺钉连接

116：106 系列的功能螺钉连接

151：金属快速螺纹连接

152：塑料制成的快速接头

201：金属压缩配件和附件

202：由塑料制成的压缩配件和附件

203：不锈钢螺纹连接

207：黄铜螺纹连接配件

208：密封塞

209：金属螺丝连接配件，镀镍

300：联轴器和附件

400：球阀

500：软管、管道和配件

600：压力表（另见600系列键）

700：压缩空气制备

800：消音器

900：波纹管气缸和隔振器

——

编号：文章（一些示例）

01：直螺纹连接，圆柱。

02：角接头

03：L 螺纹连接，con。

04：T 型接头

05：直螺纹连接，con。

06：直连接器

07：十字接头

08：T 螺纹连接，可旋转，con。

09：弯头螺纹连接，固定，con。

10：班卓琴螺栓

11：弯头环连接

12：T型环连接

14：直螺纹连接

16：直隔板连接器

18：角度旋转连接

19：T型旋转接头

22：软管插入式喷嘴

23：L 螺纹连接，固定，连接。

24：简单的旋入式班卓琴螺丝

29：弯头螺纹连接，长

30：三路分配器

32：直隔板连接器，内螺纹

33：角型隔板连接器

34：T 型隔板连接器

37：密封圈

40: 25m 软管卷

41：双弯头螺纹连接，con。

42：双弯头螺纹连接，圆柱。

45：双T螺纹连接

50: 50 m 软管卷

号码连接

00：中性

04：4 毫米

05：5mm

06：6mm

08：8mm

09: 1/8 ” NPT

10: 10mm- 1/8"（圆柱/圆柱）

12: 12mm- 1/4”NPT

13: 1/4 英寸（圆柱/压缩）

14：14mm

16: 3/8 ” NPT

17: 3/8"（圆柱/压缩）

20：1/2”NPT

21: 1/2"（圆柱/压缩）

26：3/4”NPT

27: 3/4"（圆柱/压缩）

31：M6 x 0.75

32：M6 x 1

34: 1”（汽缸/油缸）

35：M7

38：M8

44：M10

51：M12 x 1

52：M12 x 1.25

53：M12 x 1.5

编号：文章（一些示例）

50：T型螺钉双插座连接

52：弯头螺钉连接

55：双插座

56：旋入式喷嘴

60：6路分配器

60: 100m 软管卷

61：直过渡段，锥形

62：扩展

63：减少，锥形

66：减少

68：减速，圆柱形

69：减少

69：直过渡件，圆柱形

69：弯头螺纹连接，可旋转

70：缩小，可伸缩

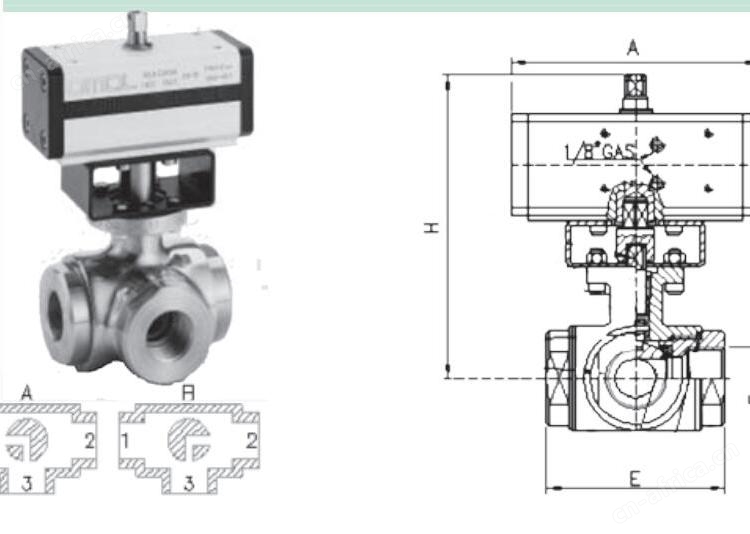

72：球阀，IG-IG，PN25

73：球阀，IG-AG，PN25

78：T 螺纹连接，可旋转

79：弯头螺纹连接，可旋转，con。

81：直螺纹连接，圆形

82：三通旋塞，L-钻孔

83：三通阀，T型孔

90：微型水龙头，IG-IG

90：弯头旋入式连接，可旋转，圆柱。

91：弯头旋入式连接，可旋转，圆柱。

91：旋入式喷嘴，圆柱形

93：L 螺纹连接，可旋转，圆柱。

95：双奶嘴，可拆卸

97/98：T 螺纹连接，可旋转，圆柱。

97：通风球阀，可锁定

软管颜色

00：无色

10：黑色

20：绿色

30：红色

40：蓝色

50：黄色

特殊颜色：

01：白色

05：灰色

25：浅绿色

45：浅蓝色

60：粉红色

70：棕色

80：橙色

技术规格：

材料：

主体：缩醛树脂 (POM)

释放环、螺纹、夹头：黄铜、镀镍金属

O 型圈：NBR（耐油、无硅），其他如 FKM、硅胶等可根据要求提供

软管：例如PA、PE、PU、PTFE、PP、硅胶、PVC（Ø4-Ø10为+/- 0.05；Ø12-Ø14为+/- 0.1）

线：

- 圆柱螺纹，带腔 O 形圈 UNI-ISO 228/1

- 公制螺纹，带腔 O 形圈 UNI 5542-65

- 带有特氟龙涂层 UNI-ISO7 / 1 的锥形螺纹

- 锥形螺纹 NPT ANSI / ASME B1.20.1

- 圆柱内螺纹 UNI-ISO 228/1

- 可应要求提供其他特殊螺纹

工作压力：16 bar，真空

工作温度：-10°C至+80°C，263°K至353°K
