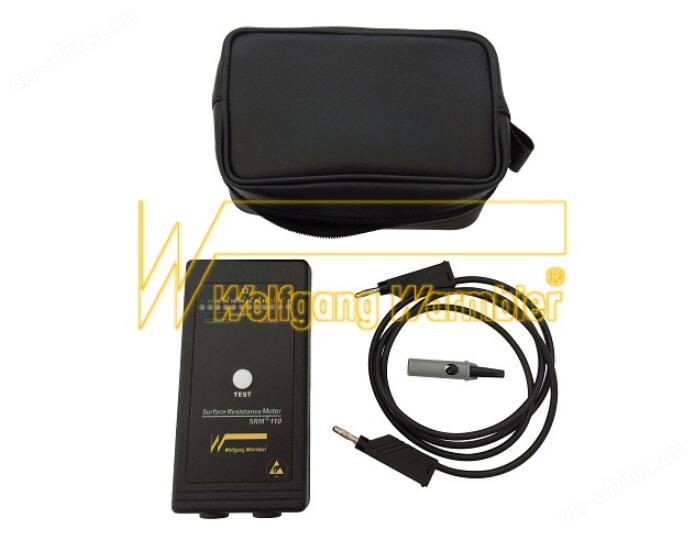

warmbier SRM 110表面电阻仪 7100.SRM110.A
￥670
ACAM振动传感器PT2G-SM5.3 220160010 工业机械用
￥2100

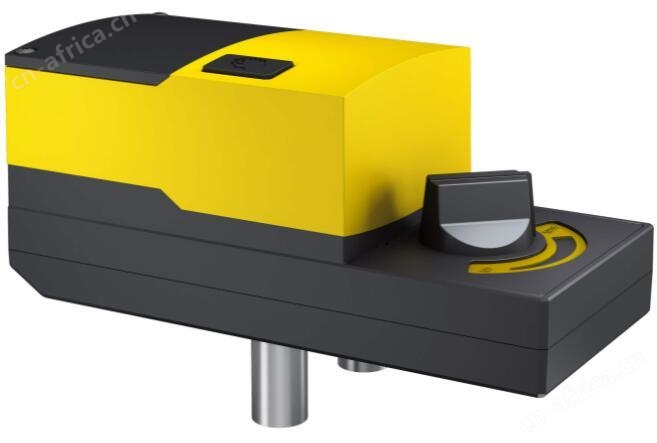

Sauter旋转执行器ADM322F120电动执行器控制器
￥3000

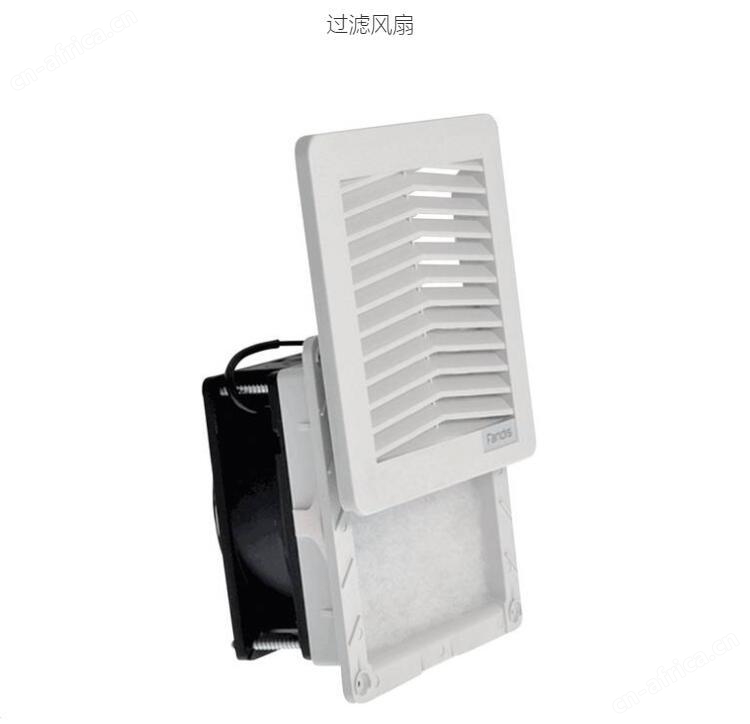

Fandis FF12A230UN机箱风扇FPF15KR230BE-110
￥990
HELD旋转驱动器DA 25-2M 360度 0200-129
￥22.25

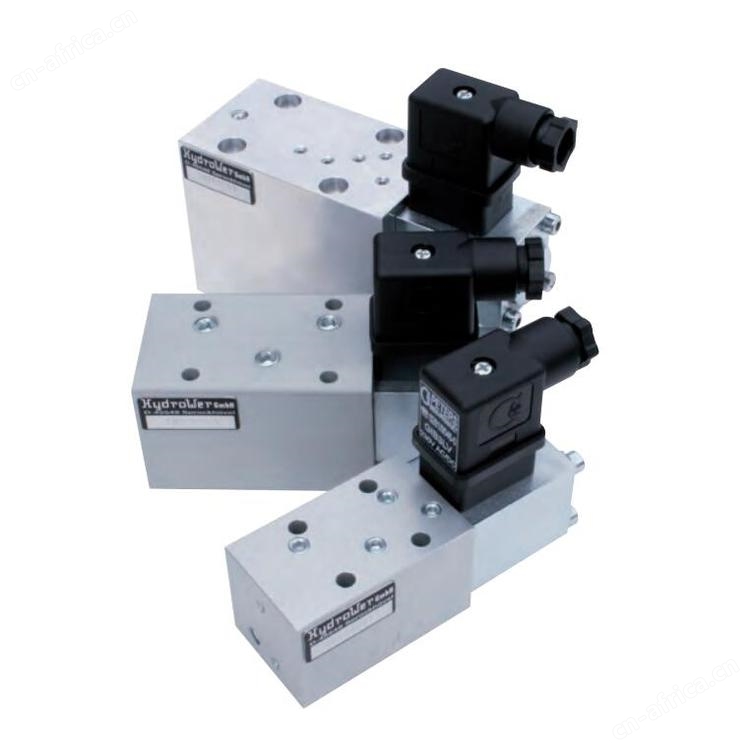

Hydrower分配阀SV-E6-W2,Hydrower DBE4-700
￥2500

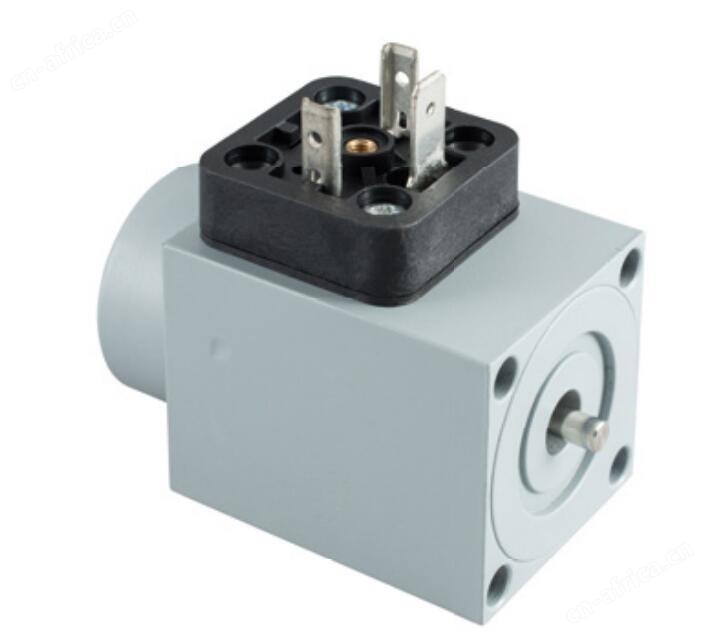

Mnet-Schultz电磁阀GRFY060F20B01 24VDC,舒尔茨电磁阀
￥1600
GRAYMILLS离心泵X55-TN37H-FF1.5
￥11.2

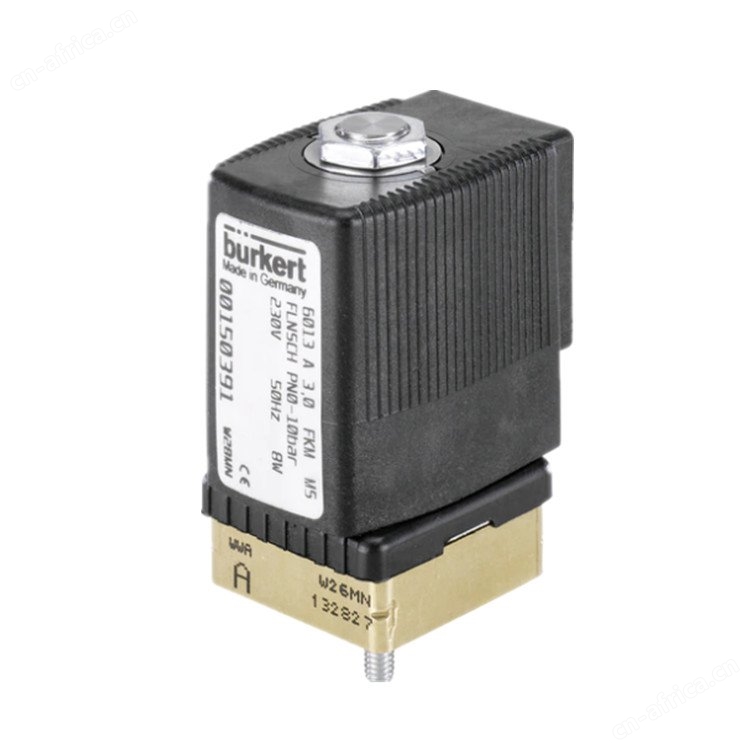

宝德柱塞阀134233，burkertburkert
￥830

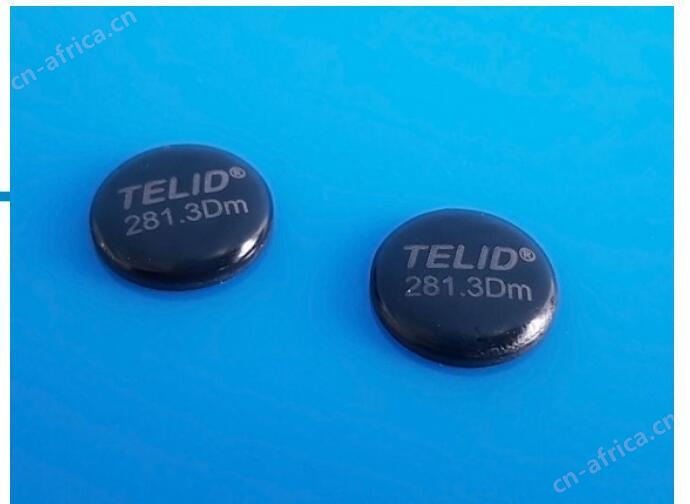

TELID 211.01湿度传感器microsensys
￥1000AZM 161SK-12/12RK-024电磁铁联锁
SCHMERSAL施迈赛
产品特点：
大型接线室
手动释放
电缆入口 4 M 16 x 1.5
热塑性外壳
双重绝缘
互锁，防止错误锁定。
130 毫米 x 90 毫米 x 30 毫米
6
长寿
产品参数：
| 产品类型说明 | AZM 161SK-12/12RK-024 |
| 货号（订货号） | 101164207 |
| EAN（欧洲商品编号） | 4030661205144 |
| eCl@ss 编号，版本 9.0 | 27-27-26-03 |
| eCl@ss 编号，版本 11.0 | 27-27-26-03 |
| 证书 | 尾迹 CCC 欧共体 国家认监委 |
| 产品名称 | AZM 161 |
| 标准 | EN 60947-5-1 BG-GS-ET-19 |
| 符合 ISO 14119 的编码级别 | 低的 |
| 主动原理 | 机电的 |
| 外壳材料 | 塑料，玻璃纤维增强热塑性塑料，自熄 |
| 触点材料，电气 | 银 |
| 总重量 | 415 克 |
| 解锁能力 | 是的 |
| 手动释放 | 是的 |
| 驱动方向数 | 3 |
| 辅助触点数量 | 2 |
| 安全触点数量 | 4 |
| 标准 | EN ISO 13849-1 |
| 任务时间 | 20年） |
| B10d 常闭触点（NC） | 2,000,000 次操作 |
| B10d 常开触点（NO） | 1,000,000 次操作 |
| 机械寿命，最小值 | 1,000,000 次操作 |
| 沿驱动方向驱动游隙 | 5.5 毫米 |
| 夹紧力符合 ISO14119 F zh | 2,000 牛顿 |
| 锁定力 | 30牛 |
| 积极休息旅行 | 10 毫米 |
| 正断裂力，最小值 | 20牛 |
| 驱动速度， | 2米/秒 |
| 终端连接器 | 螺丝端子 |
| 电缆截面，最小 | 1 x 0.25 平方毫米 |
| 电缆截面， | 1 x 1.5 平方毫米 |
| 注（电缆部分） | 所有关于电缆部分的指示都包括导体套圈。 |
| 传感器长度 | 30 毫米 |
| 传感器宽度 | 130 毫米 |
| 传感器高度 | 90 毫米 |
| 防护等级 | IP67 符合 EN 60529 |
| 环境温度， | -25℃ |
| 环境温度， | +60°C |
| 额定绝缘电压 U i | 250伏 |
| 额定冲击耐受电压 U imp | 4 kV |
| 热测试电流 | 6A |
| 额定控制电压 | 24 伏/直流 |
| 符合 EN 60947-5-1 要求的额定短路电流 | 1,000 安 |
| 电力消耗， | 10 瓦。 |
| 开关元件 | 常开触点，常闭触点 |
| 切换原理 | 蠕变电路元件 |
| 开关频率 | 1000个/小时 |
| 电压，使用类别 AC15 | 230 伏交流电 |
| 当前，使用类别 AC-15 | 4A |
| 电压，使用类别 DC13 | 24伏直流电 |
| 当前，使用类别 DC13 | 2.5 安 |
| 电压，使用类别 AC15 | 230 伏交流电 |
| 当前，使用类别 AC-15 | 4A |
| 电压，使用类别 DC13 | 24伏直流电 |
| 当前，使用类别 DC13 | 2.5 安 |
| 注意（应用） | 滑动安全防护罩 可拆卸防护罩 铰链式安全防护装置 |
| 包含在交付中 | 执行器必须单独订购。 |
| 注意（手动释放） | 用于维护、安装等。 使用 M5 三角钥匙手动释放，可作为附件提供 |
尺寸图基本组件
开关行程图
开关行程图信息
触点闭合
触点打开
设置范围
锁定点
正断开路径/角度 常开
触点的
可调节范围 常闭触点的可调节范围
行程后
闭合器和打开器触点的开关路径可以转换到其他触点组合。
-
图表
上图信息
监测联锁
，以EN ISO 14119
肯定断开触点
动
未动
常开触点
常闭触点
-
工作原理
AZM 161SK-12/12RK-024电磁铁联锁SCHMERSAL施迈赛
执行器
直线执行器
特别适用于推拉门
直线执行器
特别适用于推拉门
直线执行器
特别适用于推拉门
直线执行器
特别适用于推拉门
直线执行器
特别适用于推拉门
直线执行器
特别适用于推拉门
可调节球门闩
带磁性闩锁的直式执行器
特别适用于推拉门
带槽唇密封的直型执行器
特别适用于推拉门
带定心导轨的直线执行器
特别适用于推拉门
用于非常小的驱动半径
用于非常小的驱动半径
配件
使用 M5 三角钥匙手动释放，可作为附件提供
用于维护、安装等。
----------------------------------------------
